性能特点

• 超宽电源范围：AC/DC 85-265V或AC380V

• 内置多种保护功能，仅需简单选择即可实现保护的投退、报警或跳闸

• 合理的起动保护，自动判别起动过程，有效的区分起动电流和故障电流

• 模块化设计，体积小，结构灵活

技术指标

显示

LED显示

测量精度

精度 0.5级

信号输入

额定电压 AC 220V、AC 380V
额定电流 0.5~820A
（大于200A时，需外接保护级CT）
功耗 ＜5 VA
频率 50/60Hz

辅助电源

AC/DC 85~265V（特殊定制可AC80~450V）

功能模块

通讯接口 支持1路RS-485通讯，Modbus-RTU协议
变送输出 支持1路模拟量输出：4~20mA（选配）
开关量输出 2路继电器输出
控制继电器触点容量 10A/250VAV ，10A/30VDC(常闭触点)
信号继电器触点容量 5A/250VAC ，5A/30VDC(常开触点)

环 境

工作温度 -20℃ ~ +60℃
存储温度 -40℃ ~ +80℃
相对湿度 ≤93%RH,不结露、无腐蚀性气体场所
海拔 不超过3000m

安 全

绝缘电阻 ≥100MΩ
防护等级 IP20
交流耐压 AC2KV/min

EMC 电磁兼容

静电放电 严酷等级III级
浪涌冲击 严酷等级III级
电快速瞬变脉冲群 严酷等级III级

外形尺寸（mm)

面框尺寸 96×48
开孔尺寸 94×45.5

电动机额定功率和控制器选配

规格型号

SD201 电动机保护器

电压输入：单相0.45KV，电压直接接入 电流输入：额定电流200A以上需经外部CT变成5A接入 保护功能：过载、断相、阻塞、超时、不平衡、欠载、堵转（启动过流）、保护模式 继电器输出：功能可编程2路DO 显示方式：LED 测量参数：3I 故障信息：10条故障记录 安装方式：屏装（96×48）分体/一体

SD202 电动机保护器

电压输入：单相0.45KV，电压直接接入
电流输入：额定电流200A以上需经外部CT变成5A接入
保护功能：过载、断相、阻塞、超时、不平衡、欠载、堵转（启动过流）、保护模式
通信功能：RS485通讯口，Modbus-RTU通讯协议
继电器输出：功能可编程2路DO
显示方式：LED
测量参数：3I
故障信息：10条故障记录
安装方式：屏装（96×48）分体/一体

SD203 电动机保护器

电压输入：单相0.45KV，电压直接接入
电流输入：额定电流200A以上需经外部CT变成5A接入
保护功能：过载、断相、阻塞、超时、不平衡、欠载、堵转（启动过流）、漏电（配漏电互感器）、欠压、过压、保护模式
通信功能：RS485通讯口，Modbus-RTU通讯协议
模拟量输出：1路4-20mA，参数可编程
继电器输出：功能可编程2路DO
显示方式：LED
测量参数：3I、1U
故障信息：10条故障记录
安装方式：屏装（96×48）分体/一体

注：通讯、模拟量、漏电保护三种功能只能任选2种

产品标准

GB/T14048.1 低压开关设备和控制设备总则
GB/T14048.4 低压开关设备和控制设备低压机电式接触器和电动机起动器
JB/T10613-2006 数字式电动机综合保护装置通用技术条件
JB/T10736-2007 低压电动机保护器

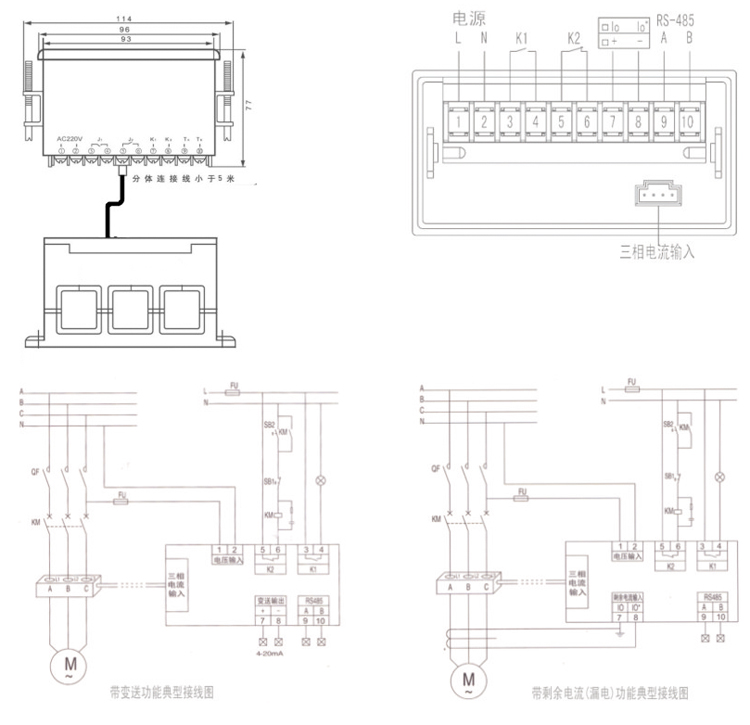

外型尺寸及安装方式
